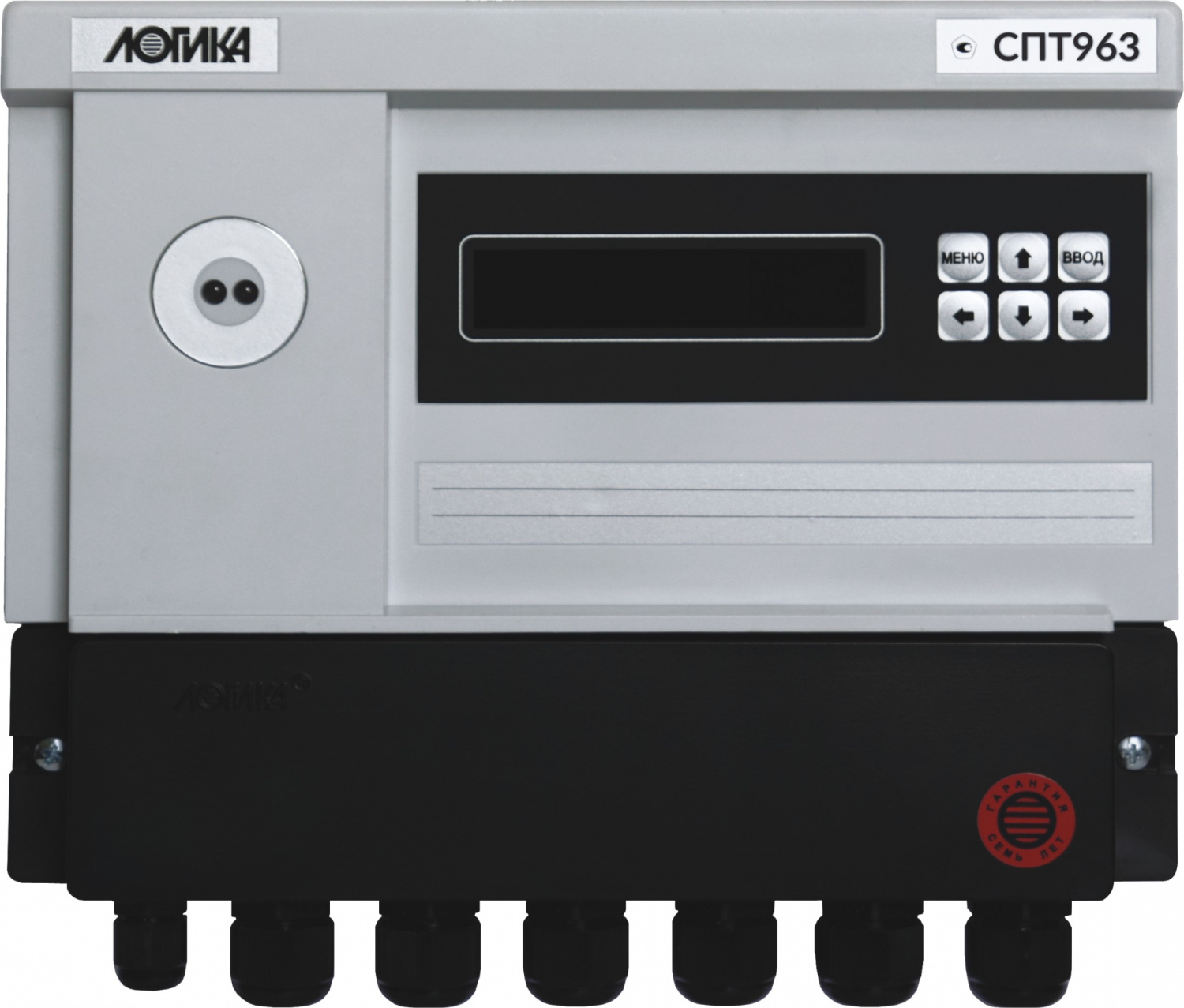

Тепловычислитель СПТ 963

Тепловычислители соответствуют ГОСТ Р 51649-2014, МИ 2412-97, МИ 2451-98, ГСССД187-99, ТР ТС 020/2011 и Правилам коммерческого учета тепловой энергии, теплоносителя (утв. остановлением Правительства Российской Федерации № 1034 18.11.2013 г.).

В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления тепловычислители соответствуют ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 или РД 50.411-83, в зависимости от типа сужающего устройства.

Тепловычислители СПТ 963 рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения, в составе иных измерительных систем, а также регуляторов теплоснабжения и ГВС как управляющие устройства.

Тепловычислители обеспечивают обслуживание до шестнадцати трубопроводов. При этом непосредственно к тепловычислителю могут быть подключены восемь датчиков с выходным сигналом тока, восемь с частотным или импульсным выходным сигналом и восемь с сигналом сопротивления, образуя конфигурацию входов 8I+8F+8R. Посредством адаптеров АДС97, подключаемых по интерфейсу RS485, конфигурация входов тепловычислителя может быть расширена до 12I+12F+12R при подключении одного и до 16I+16F+16R при подключении двух адаптеров.

Трубопроводы могут быть в произвольном порядке объединены (логически) в группы – потребители; может быть сформировано до восьми потребителей.

Тепловычислители обеспечивают возможность работы с реверсными потоками теплоносителя. Способность тепловычислителей вести учет в системах с произвольным жидким теплоносителем с известными теплофизическими свойствами позволяет применять их, например, для учета энергозатрат холодильных установок.

Тепловычислитель ведет по каждому трубопроводу и потребителю часовые, суточные и месячные архивы измеряемых и вычисляемых параметров глубиной, соответственно, 1488 часов, 366 суток и 36 месяцев, а также архивы перерывов питания, нештатных ситуаций и изменений параметров по 1000 записей в каждом.

Тепловычислитель СПТ963 в сочетании с адаптерами АДР260 может применяться для регулирования систем теплоснабжения и горячего водоснабжения.

Эксплуатационные показатели

Входные и выходные сигналы

В качестве датчиков параметров теплоносителя с тепловычислителями применяются:

• преобразователи расхода с выходным сигналом тока 0–5, 0–20, 4–20 мА;
• преобразователи расхода с импульсным выходным сигналом с нормированной ценой импульса или сигналом частоты до 5 кГц;
• преобразователи перепада давления на стандартных и специальных диафрагмах, сужающих устройствах с переменным сечением проходного отверстия, соплах ИСА 1932, трубах Вентури и напорных усредняющих устройствах с выходным сигналом тока 0–5, 0–20, 4–20 мА;
• термопреобразователи сопротивления с характеристикой Pt100, 100П, 100М, Pt50, 50П, 50М;
• преобразователи температуры с выходным сигналом тока 0–5, 0–20, 4–20 мА;
• преобразователи давления с выходным сигналом тока 0–5, 0–20, 4–20 мА.

Диапазоны измерений и показаний

• от 0 до 5, от 0 до 20 и от 4 до 20 мА - измерение сигналов тока, соответствующих давлению, разности давлений, температуре и расходу;
• от 39 до 235 Ом - измерение сигналов сопротивления, соответствующих температуре;
• от 10^-4 до 5·10³ Гц - измерение частоты импульсных сигналов, соответствующих расходу;
• от 0 до 30 МПа - показания давления;
• от 0 до 1000 кПа – показания разности давлений;
• от -50 до +600 °С – показания температуры;
• от 0 до 175 °C – показания разности температур;
• от 0 до 106 – показания объемного [м³/ч] и массового [т/ч] расходов и тепловой мощности [ГДж/ч];
• от 0 до 9·108 – показания объема [м³], массы [т] и количества теплоты (тепловой энергии) [ГДж].

Метрологические характеристики

Пределы допускаемой погрешности:

• ±0,05 % – измерение сигналов частоты (относительная);
• ±0,05 % – измерение сигналов 0–20 и 4–20 мА (приведенная к диапазону измерений);
• ±0,1 % – измерение сигналов 0–5 мА (приведенная к диапазону измерений);
• ±0,1 °С – измерение сигналов сопротивления (абсолютная; характеристика преобразования Pt100, 100П, 100М);
• ±0,15 °С – измерение сигналов сопротивления (абсолютная; характеристика преобразования Pt50, 50П, 50М);
• ±0,03 °С – измерение разности сигналов сопротивления (абсолютная; характеристика преобразования Pt100, 100П).
• ±0,01 % – погрешность часов (относительная);
• ±0,02 % – вычисление параметров (относительная);
• ±(0,5+3/ΔТ) % – измерительный канал количества теплоты (тепловой энергии) при 3≤ΔТ≤175 °С.
