Монтаж

Вид адаптеров АПС43, АПС45, АПС79 и тепловычислителя СПТ940 после установки на них комплектов КПП-22 показан на рисунке 1, вид адаптеров АДП82 и АДП83 на рисунке 2.

При монтаже адаптеры DIN требуется закрепить на корпусе устройства с помощью пистонов. Защёлки адаптеров DIN должны располагаться со стороны гермовводов.

Чтобы снять прибор, требуется аккуратно приподнять его вверх на 1-1,5 мм, апотом наклонить его верхнюю часть к себена 3-5 мм. Затем опустить прибор вниз и снять его с DIN-рейки.

[~DETAIL_TEXT] =>

Монтаж

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Комплект принадлежностей для монтажа на DIN-рейку тепловычислителей СПТ940, адаптеров АДП82, АДП83, АПС43, АПС45, АПС79.

[~PREVIEW_TEXT] =>

Адаптер дает возможность локального и удаленного (до 3-х километров) подключения принтера к прибору с автоматическим – только на время печати сообщения – включением питания принтера.

Адаптер позволяет в ручном (по команде оператора) или в автоматическом режиме (без участия оператора) распечатывать на принтере различную информацию, хранящуюся в приборах: суточные и месячные квитанции, сообщения о нештатных ситуациях и т.д.

Принтер, подключенный к адаптеру, может использоваться как групповой принтер для всех приборов, подсоединенных к магистральному интерфейсу RS485.

Технические характеристики

Подключение адаптера к прибору осуществляется по двухпроводному магистральному интерфейсу RS485.

Электрическое соединение адаптера с прибором должно быть выполнено следующим образом: контакт А клеммной колодки адаптера (обозначенной RS485) соединяют с контактом Х3:1 прибора, а контакт B адаптера – с контактом X3:2.

Набор символов, печатаемых адаптером, соответствует кодовой странице 866. Принтер, используемый с адаптером, должен иметь аппаратную поддержку русского языка (кодовую страницу 866).

Принтер подключается к адаптеру с помощью cтандартного кабеля CENTRONICS и специального коннектора, через который на принтер подается питающее напряжение (220 В).

Адаптер АПС43 управляет включением питания принтера – принтер включается только на время распечатки квитанции.

Эксплуатационные характеристики

Эксплуатационные показатели:

Напряжение питания адаптера - 220 В ±10 %.
Потребляемая мощность не превышает 1 Вт.

Рабочие условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С;
относительная влажность – не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С;
относительная влажность – не более 95 % при 35 °С.

[~DETAIL_TEXT] =>

Технические характеристики

Подключение адаптера к прибору осуществляется по двухпроводному магистральному интерфейсу RS485.

Эксплуатационные характеристики

Эксплуатационные показатели:

Напряжение питания адаптера - 220 В ±10 %.
Потребляемая мощность не превышает 1 Вт.

Рабочие условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С;
относительная влажность – не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С;
относительная влажность – не более 95 % при 35 °С.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер АПС43 применяется для подключения принтера, имеющего интерфейс CENTRONICS, к интерфейсу RS-485 приборов СПТ961, СПГ761-763, СПЕ542.

[~PREVIEW_TEXT] =>

Обобщенная схема подключения принтера, компьютера или модема к прибору (группе приборов) посредством адаптера АПС45 приведена на рисунке 1. Количество приборов в группе не должно превышать десяти.

Прибор подключается к адаптеру с помощью трехпроводной линии связи. Жестких требований к параметрам линии не предъявляется: сопротивление каждого провода должно быть не более 150 Ом, а емкость между ними - не более 0,15 мкФ. Если к адаптеру подключается группа приборов по магистральной схеме, отсчет сопротивления должен вестись от адаптера до самого удаленного прибора. При подключении группы по радиальной схеме указанное сопротивление относится к каждому лучу соединения, а емкость - к суммарной емкости всех лучей.

Компьютер (модем) подключаются к адаптеру по интерфейсу RS232C на удалении до 10 м.

Подключение принтера осуществляется по параллельному интерфейсу CENTRONICS с помощью стандартного кабеля. Набор символов печатаемых адаптером соответствует кодовой странице 866, поле печати - формату А4.

Во время работы адаптер периодически, один раз в час, опрашивает каждый из подключенных к нему приборов, распознавая их по индивидуальным сетевым номерам NT. Список сетевых номеров создается в адаптере при его инициализации, как описано в разделе ПОДГОТОВКА К РАБОТЕ. Полученная от приборов информация выводится на принтер. Если адаптер в течение двух минут не обнаруживает сигнала готовности принтера, он прекращает опрос приборов до следующего сеанса. Состав отчетных форм приведен в эксплуатационной документации приборов.

Эксплуатационные показатели

Рабочие условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С;
относительная влажность – не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С;
относительная влажность – не более 95 % при 35 °С.

Эксплуатационные характеристики:

Габаритные размеры адаптера - 161 х 98 х 56 мм.
Масса - не более 350 г.
Адаптер питается от сети переменного тока напряжением 220 В ±10 %. Потребляемая мощность не превышает 1 Вт.
Степень защиты от проникновения воды и пыли, которую обеспечивает корпус адаптера - IP43.
Гарантийный срок эксплуатации - 5 лет. Исчисление гарантийного срока производится от даты ввода адаптера в эксплуатацию, но не позднее 6 месяцев от даты его изготовления.

[~DETAIL_TEXT] =>

Компьютер (модем) подключаются к адаптеру по интерфейсу RS232C на удалении до 10 м.

Эксплуатационные показатели

Рабочие условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С;
относительная влажность – не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С;
относительная влажность – не более 95 % при 35 °С.

Эксплуатационные характеристики:

Габаритные размеры адаптера - 161 х 98 х 56 мм.
Масса - не более 350 г.
Адаптер питается от сети переменного тока напряжением 220 В ±10 %. Потребляемая мощность не превышает 1 Вт.
Степень защиты от проникновения воды и пыли, которую обеспечивает корпус адаптера - IP43.
Гарантийный срок эксплуатации - 5 лет. Исчисление гарантийного срока производится от даты ввода адаптера в эксплуатацию, но не позднее 6 месяцев от даты его изготовления.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер АПС45 служит для подключения принтера к прибору или группе приборов всех моделей СПГ741, СПГ742, СПТ 941, СПТ942, СПТ943, СПТ944. Количество приборов в группе не должно превышать десяти. Кроме того, адаптер обеспечивает возможность работы прибора одновременно с принтером и компьютером (модемом). Для подключения одиночного компьютера или модема применение адаптера не требуется.

[~PREVIEW_TEXT] =>

Адаптер представляет собой головку цилиндрической формы, содержащую источник и приемник инфракрасного излучения. Головка, соединенная кабелем длиной 1,2м с COM-портом компьютера, временно (на сеанс обмена) закрепляется магнитной защелкой на лицевой панели прибора в соответствующем гнезде. Кабель подключается к компьютеру с помощью стандартного разъема DB9.

Адаптер дает возможность локального - на расстояние 1,5 - 2 метров - подключения компьютера к прибору через коммуникационный оптический порт, установленный на передней панели прибора.

Адаптер представляет собой преобразователь сигналов интерфейса RS232C в оптические сигналы инфракрасного диапазона и обратно.

Прибор выполнен в соответствии с рекомендациями международного стандарта МЭК 1107 "Тарифные устройства и устройства контроля. Локальный обмен". Конструктивно адаптер представляет собой головку цилиндрической формы, содержащую источник и приемник инфракрасного излучения. Головка, соединенная кабелем длиной 1,2м с COM-портом компьютера, временно (на сеанс обмена) закрепляется магнитной защелкой на лицевой панели прибора в соответствующем гнезде.

Адаптер АПС70 обеспечивает обмен информацией со скоростью до 115200 бит/с.

Подключение осуществляется к стандартному порту COM1 (или COM2) компьютера с помощью 9-ти контактного разъема.

[~DETAIL_TEXT] =>

Адаптер АПС70 обеспечивает обмен информацией со скоростью до 115200 бит/с.

Подключение осуществляется к стандартному порту COM1 (или COM2) компьютера с помощью 9-ти контактного разъема.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер используется для установления оптического соединения между компьютером и прибором фирмы ЛОГИКА в соответствии со стандартом МЭК1107, подключается к порту RS252.

[~PREVIEW_TEXT] =>

Адаптер АПС 71 представляет собой головку цилиндрической формы, содержащую источник и приемник инфракрасного излучения. Головка, соединенная кабелем длиной 1,2м с USB-портом компьютера, временно (на сеанс обмена) закрепляется магнитной защелкой на лицевой панели прибора в соответствующем гнезде. Кабель подключается к компьютеру с помощью стандартного разъема USB-A.

Скорость обмена может достигать 115 Кбит в секунду.

Условия эксплуатации и хранения

Условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С.
относительная влажность - не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С.
относительная влажность - не более 95 % при 35 °С.

Гарантийный срок: 5 лет с даты изготовления.

[~DETAIL_TEXT] =>

Скорость обмена может достигать 115 Кбит в секунду.

Условия эксплуатации и хранения

Условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С.
относительная влажность - не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С.
относительная влажность - не более 95 % при 35 °С.

Гарантийный срок: 5 лет с даты изготовления.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер используется для установления оптического соединения между компьютером и прибором фирмы ЛОГИКА в соответствии со стандартом МЭК1107, подключается к порту USB.

Подключение через адаптер к оптическому порту прибора не требует снятия пломб и перевода прибора в незащищенный режим хранения данных.

Данные, хранящиеся в памяти прибора (архивы, база настроечных данных и др.), могут быть прочитаны и сохранены в памяти подключенного устройства помощью программы ПРОЛОГ, а также с помощью мобильных приложений ИНСПЕКТОР и НАКОПИТЕЛЬ.

[~PREVIEW_TEXT] =>

Адаптер обеспечивает гальваническое разделение прибора и компьютера. Адаптер устанавливается в непосредственной близости от прибора.

Безадаптерное подключение к COM-порту компьютера по интерфейсу RS-232 допускается только в лабораторных условиях. Необходимость в этом может возникнуть при выполнении предварительной загрузки базы данных прибора перед установкой его на место постоянной эксплуатации, локальном считывании информации с прибора программами ПРОЛОГ, ОРС-Сервер «ЛОГИКА» и т.п.

При значительном удалении компьютера от прибора (сотни метров) целесообразно устанавливать второй адаптер в непосредственной близости от компьютера, обеспечивая его защиту от производственных помех.

Условия эксплуатации и хранения

Рабочие условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С.
относительная влажность - не более 95 % при 35 °С.

Гарантийный срок эксплуатации: 5 лет.

[~DETAIL_TEXT] =>

Условия эксплуатации и хранения

Рабочие условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С.
относительная влажность - не более 95 % при 35 °С.

Гарантийный срок эксплуатации: 5 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер АПС77 используется для подключения по интерфейсу С2 (RS-232C) компьютера, принтера или иного оборудования к приборам фирмы ЛОГИКА, имеющим данный интерфейс.

В отличие от прямого подключения оборудования к прибору, использование АПС77 обеспечивает гальваническое разделение цепей прибора и оборудования, что в производственных условиях является обязательным для обеспечения их надежной работы.

Адаптер АПС77 также может использоваться как универсальный гальванический разделитель цепей интерфейса С2 (RS-232C) в других системах и с другим оборудованием, помимо перечисленного выше.

[~PREVIEW_TEXT] =>

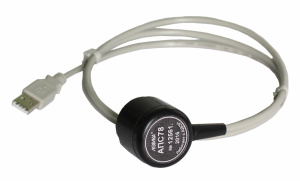

Адаптер АПС78 дает возможность локального подключения накопителя к прибору через коммуникационный оптический порт, установленный на передней панели прибора.

Конструктивно адаптер АПС78 представляет собой головку цилиндрической формы, содержащую источник и приемник инфракрасного излучения.

Головка, соединенная кабелем длиной 1м с накопителем, временно (на сеанс обмена) закрепляется магнитной защелкой на лицевой панели прибора.

Адаптер АПС78 обеспечивает обмен информацией со скоростью до 115 Кбит в секунду.

Условия эксплуатации и хранения

Рабочие условия эксплуатации:

температура окружающего воздуха – от 0 до 50 °С.
относительная влажность - не более 95 % при 35 °С.

Гарантийный срок: 5 лет с даты изготовления.

[~DETAIL_TEXT] =>

Адаптер АПС78 обеспечивает обмен информацией со скоростью до 115 Кбит в секунду.

Условия эксплуатации и хранения

Рабочие условия эксплуатации:

температура окружающего воздуха – от 0 до 50 °С.
относительная влажность - не более 95 % при 35 °С.

Гарантийный срок: 5 лет с даты изготовления.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер АПС 78 служит для подключения переносных накопителей АДС91 к приборам фирмы ЛОГИКА, оснащенным оптическим коммуникационным портом. Подключение накопителей с помощью адаптера АПС78 к прибору через оптический порт не требует снятия пломб и перевода прибора в незащищенный режим хранения данных.

[~PREVIEW_TEXT] =>

Технические характеристики

Обмен с приборами через адаптер АПС79 поддерживается программами СПСеть^®, ПРОЛОГ и ОРС-сервер «ЛОГИКА».

Адаптер является программируемым и позволяет в пределах сети по заданному списку передавать измеренные значения отдельных параметров, например, значения температуры и давления холодной воды, от одних приборов к другим.

Эксплуатационные показатели

Габаритные размеры: 136×98×56 мм.
Масса: 350 г.
Электропитание: 220 В ±30%, 50 Гц.
Потребляемая мощность: 1 Вт.
Степень защиты от воды и пыли: IP43.
Срок службы: 12 лет.

Рабочие условия эксплуатации:

температура окружающего воздуха: от минус 10 до 50 °С.
относительная влажность: не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха: от минус 25 до 55 °С.
относительная влажность: не более 95 % при 35 °С.

[~DETAIL_TEXT] =>

Технические характеристики

Обмен с приборами через адаптер АПС79 поддерживается программами СПСеть^®, ПРОЛОГ и ОРС-сервер «ЛОГИКА».

Эксплуатационные показатели

Габаритные размеры: 136×98×56 мм.
Масса: 350 г.
Электропитание: 220 В ±30%, 50 Гц.
Потребляемая мощность: 1 Вт.
Степень защиты от воды и пыли: IP43.
Срок службы: 12 лет.

Рабочие условия эксплуатации:

температура окружающего воздуха: от минус 10 до 50 °С.
относительная влажность: не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха: от минус 25 до 55 °С.
относительная влажность: не более 95 % при 35 °С.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер АПС 79 позволяет подключить компьютер по интерфейсу RS485 к сети приборов СПТ961 (всех моделей), СПТ962, СПТ963, СПГ761-763 (всех моделей), СПЕ542, СПЕ543.

[~PREVIEW_TEXT] =>

Безопасность

Адаптер имеет класс безопасности III по ГОСТ 12.2.007.0.

Корпус адаптера изготовлен из трудногорючего пластика.

Условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С;
относительная влажность – не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С;
относительная влажность – не более 95 % при 35 °С.

[~DETAIL_TEXT] =>

Безопасность

Адаптер имеет класс безопасности III по ГОСТ 12.2.007.0.

Корпус адаптера изготовлен из трудногорючего пластика.

Условия эксплуатации:

температура окружающего воздуха – от минус 10 до 50 °С;
относительная влажность – не более 95 % при 35 °С.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха – от минус 25 до 55 °С;
относительная влажность – не более 95 % при 35 °С.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

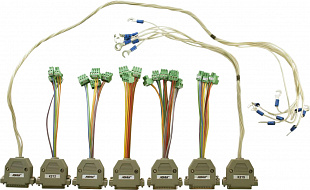

Для подключения преобразователей расхода ЛГК410, тепловычислителей СПТ, корректоров СПГ, сумматоров СПЕ через порт RS232 или порт М4 к USB порту компьютера или ANDROID-устройства.

[~PREVIEW_TEXT] =>

Накопитель АДС91 обеспечивает чтение архивных данных из следующих приборов учета фирмы ЛОГИКА: тепловычислители СПТ940, СПТ941.10 (11), СПТ941.20, СПТ942 (все модели), СПТ943 (все модели), СПТ944, СПТ961 (все модели), СПТ962, СПТ963, корректоры СПГ741, СПГ742, СПГ761 (все модели), СПГ762 (все модели), СПГ763 (все модели).

Эксплуатационные характеристики АДС 91

Габаритные размеры	105-65-20 мм.
Масса	90 г.
Температура окружающего воздуха	от -10 °С до +50 °С.
Относительная влажность	не более 95 % при 30 °С.
Питание	встроенный литий-полимерный аккумулятор.
Скорость обмена данными с приборами учета	2400-115200 бит/с.
Средний срок службы	10 лет.
Объём встроенной памяти	128 Мб.

[~DETAIL_TEXT] =>

Эксплуатационные характеристики АДС 91

Габаритные размеры	105-65-20 мм.
Масса	90 г.
Температура окружающего воздуха	от -10 °С до +50 °С.
Относительная влажность	не более 95 % при 30 °С.
Питание	встроенный литий-полимерный аккумулятор.
Скорость обмена данными с приборами учета	2400-115200 бит/с.
Средний срок службы	10 лет.
Объём встроенной памяти	128 Мб.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Накопитель АДС 91 служит для считывания архивных данных с приборов учета энергоносителей и переноса этих данных на компьютер для дальнейшей подготовки отчетов об энергопотреблении. Накопитель предназначен для работы с приборами фирмы АО НПФ ЛОГИКА.

[~PREVIEW_TEXT] =>

Адаптер АДС 84 предназначен для автоматизированного учета (коммерческого и технического) электрической энергии и мощности на промышленных предприятиях и предприятиях энергетики совместно с сумматором СПЕ542.

Адаптер ориентирован на работу с электронными и индукционными опорными счетчиками электрической энергии, снабженными устройствами преобразования измеренного значения энергии в числоимпульсный сигнал (датчиками импульсов). Адаптер осуществляет подсчет количества поступающих на его входы импульсов и в виде цифрового кода передает на сумматор СПЕ542 по команде последнего.
Адаптер обеспечивает возможность подключения датчиков импульсов АДС68, Е440, Е440.01, Е870, МХ-1, Ж7АП1 и других, а также датчиков импортных счетчиков производства фирмы GANZ и их аналогов.
Адаптер позволяет обслуживать до 16 опорных счетчиков. До 7 адаптеров могут быть соединены по интерфейсу RS-485 с одним сумматором СПЕ542.
Вместо датчиков импульсов к соответствующим входам адаптера могут быть подключены датчики телесигнализации. Адаптер может формировать по команде СПЕ542 до 4 выходных двухпозиционных сигналов, предназначенных для сигнализации и управления нагрузками.

В процессе работы адаптер ведет непрерывно подсчет импульсов по каждому каналу и по запросу от сумматора раз в 1, 3 или 5 минут (как задано) передает на сумматор СПЕ542 по адаптерному интерфейсу RS-485 информацию о количестве импульсов, поступивших по каждому входу за 1,3 или 5 минут. При получении подтверждения со стороны сумматора о получении данных, адаптер обнуляет буфер обмена. По команде от СПЕ542 производится также регулярная коррекция часов адаптера по часам СПЕ542.

Адаптер АДС84 рассчитан на работу с ДИСКРЕТНЫМИ и ДВУХПОЗИЦИОННЫМИ входными числоимпульсными сигналами:

частота следования импульсов - не более 10 Гц;
длительность импульсов - не менее 15 мс;
длительность паузы между импульсами - не менее 50 мс;
амплитуда импульса ДИСКРЕТНОГО сигнала при сопротивлении входной цепи адаптера Rвх = 1 кОм - в пределах 7...15 В;
остаточное напряжение в состоянии "замкнуто" ДВУХПОЗИЦИОННОГО сигнала при токе входной цепи адаптера Ic = 10 мА - не более 1 В;
остаточный ток в состоянии "разомкнуто" ДВУХПОЗИЦИОННОГО сигнала при напряжении входной цепи адаптера Uc = 12 В - не более 1 мА.

Датчики импульсов подключаются по двухпроводной линии связи. Максимальное сопротивление каждого провода линии связи с датчиками - 300 Ом.
Общее количество подключаемых непосредственно к адаптеру датчиков - до 16.
Вместо импульсных сигналов с опорных счетчиков на входы адаптера могут быть заведены сигналы типа "сухой контакт" с двухпозиционных датчиков сигнализации.

Адаптер АДС84 имеет 4 дополнительных двухпозиционных выхода, используемых для сигнализации и управления. Выходные двухпозиционные сигналы формируются дискретным изменением состояния ("замкнуто"/"разомкнуто") выходных цепей с параметрами:

остаточное напряжение не более 0,5 В (состояние "замкнуто");
остаточный ток не более 0,1 мА (состояние "разомкнуто");
источником тока в цепи служит внешнее по отношению к АДС84 устройство, сила тока в цепи до 5 мА при напряжении до 50В.

Адаптер поддерживает обмен данными на скорости 300 бод с сумматором СПЕ542 по адаптерной двухпроводной магистрали, которая на аппаратном уровне соответствует стандарту RS-485 (в дальнейшем – адаптерный RS-485).

Электрическое питание адаптера осуществляется от однофазной сети переменного тока 220 В, 50 Гц. Допускается длительное отклонение напряжения в пределах ±30 % и частоты в пределах ± 1 Гц от номинальных значений. Мощность, потребляемая адаптером, не превышает 7 ВА.

Габаритные размеры адаптера - 178 x 194 x 64 мм.
Масса адаптера - не более 2 кг.

[~DETAIL_TEXT] =>

Адаптер АДС84 рассчитан на работу с ДИСКРЕТНЫМИ и ДВУХПОЗИЦИОННЫМИ входными числоимпульсными сигналами:

частота следования импульсов - не более 10 Гц;
длительность импульсов - не менее 15 мс;
длительность паузы между импульсами - не менее 50 мс;
амплитуда импульса ДИСКРЕТНОГО сигнала при сопротивлении входной цепи адаптера Rвх = 1 кОм - в пределах 7...15 В;
остаточное напряжение в состоянии "замкнуто" ДВУХПОЗИЦИОННОГО сигнала при токе входной цепи адаптера Ic = 10 мА - не более 1 В;
остаточный ток в состоянии "разомкнуто" ДВУХПОЗИЦИОННОГО сигнала при напряжении входной цепи адаптера Uc = 12 В - не более 1 мА.

остаточное напряжение не более 0,5 В (состояние "замкнуто");
остаточный ток не более 0,1 мА (состояние "разомкнуто");
источником тока в цепи служит внешнее по отношению к АДС84 устройство, сила тока в цепи до 5 мА при напряжении до 50В.

Габаритные размеры адаптера - 178 x 194 x 64 мм.
Масса адаптера - не более 2 кг.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Расширитель на 16 каналов для подключения к СПЕ542 электросчетчиков с импульсным выходом.

[~PREVIEW_TEXT] =>

Расширитель на 16 каналов для подключения к СПЕ542 электросчетчиков с импульсным выходом.

Функциональные возможности

К адаптерам могут быть подключены четыре датчика с выходным сигналом тока (I-входы), четыре с импульсным сигналом (F-входы) и четыре с сигналом сопротивления (R-входы), образуя конфигурацию входов 4I+4F+4R. Таким образом, при подключении одного адаптера, например, к тепловычислителю СПТ961.2, имеющему конфигурацию входов 8I+4F+4R, образуется расширенная конфигурация 12I+8F+8R, а при подключении двух адаптеров - 16I+12F+12R.

В качестве датчиков параметров измеряемой среды совместно с адаптерами применяются:

преобразователи с выходным сигналом 0–5, 0–20, 4–20 мА (преобразователи давления, разности давлений, температуры и других параметров);
преобразователи с импульсным выходным сигналом частотой до 5 кГц (преобразователи расхода и счетчики объема и массы);
преобразователи температуры (термопреобразователи сопротивления) с характеристикой Pt100, Pt50, 100П, 50П, 100М, 50М.

Адаптеры АДС 97 в составе измерительных систем обеспечивают:

измерение частоты (количества) импульсов, поступающих от датчиков расхода или количества;
измерение сопротивления датчиков температуры (термопреобразователей);
измерение силы тока датчиков давления, разности давлений, расхода, температуры и прочих параметров контролируемой среды;
показания измеренных значений на встроенном дисплее;
ввод и защиту от несанкционированного изменения настроечных параметров;
коммуникацию с внешними устройствами через порт RS485.

Для работы от сети 220 В могут быть использованы адаптеры АДП82 (изготовитель АО НПФ ЛОГИКА) или аналогичные, соответствующие требованиям безопасности и электромагнитной совместимости.

Диапазоны измерений

Диапазоны измерений составляют:

от 0 до 20 мА – сила тока;
от 0 до 5000 Гц – частота;
от 39 до 235 Ом – сопротивление.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

± 0,05 % – измерение сигналов 0-20 и 4-20 мА (приведенная к верхнему пределу измерений);
± 0,1 % – измерение сигналов 0-5 мА (приведенная к верхнему пределу измерений);
± 0,05 % – измерение сигналов частоты (относительная);
± 0,03 Ом – измерение сигналов сопротивления (абсолютная).

Эксплуатационные показатели

Габаритные размеры: 160x187x60 мм.

Масса: 1 кг.

Электропитание: (12 ± 3) В постоянного тока.

Потребляемый ток при номинальном напряжении: не более 90 мА.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда до 0,35 мм, частота от 10 до 55 Гц.

Условия транспортирования:

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Межповерочный интервал: 4 года.

Гарантия: 5 лет.

[~DETAIL_TEXT] =>

Функциональные возможности

В качестве датчиков параметров измеряемой среды совместно с адаптерами применяются:

преобразователи с выходным сигналом 0–5, 0–20, 4–20 мА (преобразователи давления, разности давлений, температуры и других параметров);
преобразователи с импульсным выходным сигналом частотой до 5 кГц (преобразователи расхода и счетчики объема и массы);
преобразователи температуры (термопреобразователи сопротивления) с характеристикой Pt100, Pt50, 100П, 50П, 100М, 50М.

Адаптеры АДС 97 в составе измерительных систем обеспечивают:

измерение частоты (количества) импульсов, поступающих от датчиков расхода или количества;
измерение сопротивления датчиков температуры (термопреобразователей);
измерение силы тока датчиков давления, разности давлений, расхода, температуры и прочих параметров контролируемой среды;
показания измеренных значений на встроенном дисплее;
ввод и защиту от несанкционированного изменения настроечных параметров;
коммуникацию с внешними устройствами через порт RS485.

Диапазоны измерений

Диапазоны измерений составляют:

от 0 до 20 мА – сила тока;
от 0 до 5000 Гц – частота;
от 39 до 235 Ом – сопротивление.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

± 0,05 % – измерение сигналов 0-20 и 4-20 мА (приведенная к верхнему пределу измерений);
± 0,1 % – измерение сигналов 0-5 мА (приведенная к верхнему пределу измерений);
± 0,05 % – измерение сигналов частоты (относительная);
± 0,03 Ом – измерение сигналов сопротивления (абсолютная).

Эксплуатационные показатели

Габаритные размеры: 160x187x60 мм.

Масса: 1 кг.

Электропитание: (12 ± 3) В постоянного тока.

Потребляемый ток при номинальном напряжении: не более 90 мА.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда до 0,35 мм, частота от 10 до 55 Гц.

Условия транспортирования:

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Межповерочный интервал: 4 года.

Гарантия: 5 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптеры АДС97 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам контролируемой среды (жидкость, газ, газоконденсатная смесь и пр.), в том числе транспортируемой по трубопроводам.

Адаптеры используются в составе измерительных систем различного назначения совместно с тепловычислителями СПТ96Х и корректорами расхода газа СПГ76Х, расширяя их функциональные возможности в части увеличение количества подключаемых датчиков.

Адаптеры и вычислители пространственно могут быть разнесены, связь между ними поддерживается по интерфейсу RS485.

[~PREVIEW_TEXT] =>

Сетевая коммуникация адаптеров осуществляется посредством трех интерфейсов:

RS485 для подключения всех моделей корректоров СПГ761, СПГ762, СПГ763, сумматоров СПЕ543, СПЕ542 и тепловычислителей СПТ961, СПТ962, СПТ963 по магистральному протоколу СПСеть;
М4 (RS232-совместимый) для подключения всех моделей корректоров СПГ740, СПГ741, СПГ742 и тепловычислителей СПТ940, СПТ941, СПТ942, СПТ943, СПТ944 по магистральному протоколу M4;
RS232 для подключения DCE-оборудования (например, модемов GPRS, CDMA), обеспечивающего доступ к вышеперечисленным приборам в сети Интернет по протоколу PPP-TCP/IP, а также для связи компьютера с приборами на магистралях RS485 и М4.

Эксплуатационные показатели

Габаритные размеры: 160 x 112 x 50 мм.

Масса: 0,5 кг.

Электропитание: (12 ± 3) В постоянного тока; потребляемый ток не более 300 мА при 12 В.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда до 0,35 мм, частота от 5 до 35 Гц.

Условия транспортирования:

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[~DETAIL_TEXT] =>

Сетевая коммуникация адаптеров осуществляется посредством трех интерфейсов:

RS485 для подключения всех моделей корректоров СПГ761, СПГ762, СПГ763, сумматоров СПЕ543, СПЕ542 и тепловычислителей СПТ961, СПТ962, СПТ963 по магистральному протоколу СПСеть;
М4 (RS232-совместимый) для подключения всех моделей корректоров СПГ740, СПГ741, СПГ742 и тепловычислителей СПТ940, СПТ941, СПТ942, СПТ943, СПТ944 по магистральному протоколу M4;
RS232 для подключения DCE-оборудования (например, модемов GPRS, CDMA), обеспечивающего доступ к вышеперечисленным приборам в сети Интернет по протоколу PPP-TCP/IP, а также для связи компьютера с приборами на магистралях RS485 и М4.

Эксплуатационные показатели

Габаритные размеры: 160 x 112 x 50 мм.

Масса: 0,5 кг.

Электропитание: (12 ± 3) В постоянного тока; потребляемый ток не более 300 мА при 12 В.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда до 0,35 мм, частота от 5 до 35 Гц.

Условия транспортирования:

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптеры АДС98 предназначены для организации передачи в сети Интернет данных, получаемых от приборов энергоучета в системах сбора данных, диспетчеризации и мониторинга объектов потребления и производства энергоресурсов.

Адаптеры обеспечивают объединение всех модификаций тепловычислителей СПТ941, СПТ943, СПТ944, СПТ961, СПТ962, СПТ963, корректоров СПГ741, СПГ742, СПГ761, СПГ762, СПГ763 и сумматоров СПЕ542 с выходом на интерфейс RS232 по протоколу PPP-TCP/IP.

[~PREVIEW_TEXT] =>

Сетевая коммуникация адаптеров осуществляется посредством трех интерфейсов:

RS485 для подключения всех моделей корректоров СПГ761, СПГ762, СПГ763, сумматоров СПЕ543, СПЕ542 и тепловычислителей СПТ961, СПТ962, СПТ963 по магистральному протоколу СПСеть;
М4 (RS232-совместимый) для подключения всех моделей корректоров СПГ740, СПГ741, СПГ742 и тепловычислителей СПТ940, СПТ941, СПТ942, СПТ943, СПТ944 по магистральному протоколу M4;
Ethernet для подключения вышеперечисленных приборов к локальной сети по протоколу ARP-TCP/IP.

Эксплуатационные показатели

Габаритные размеры: 160 x 112 x 50 мм.

Масса: 0,5 кг.

Электропитание: (12 ± 3) В постоянного тока; потребляемый ток не более 300 мА при 12 В.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда до 0,35 мм, частота от 5 до 35 Гц.

Условия транспортирования:

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[~DETAIL_TEXT] =>

Сетевая коммуникация адаптеров осуществляется посредством трех интерфейсов:

RS485 для подключения всех моделей корректоров СПГ761, СПГ762, СПГ763, сумматоров СПЕ543, СПЕ542 и тепловычислителей СПТ961, СПТ962, СПТ963 по магистральному протоколу СПСеть;
М4 (RS232-совместимый) для подключения всех моделей корректоров СПГ740, СПГ741, СПГ742 и тепловычислителей СПТ940, СПТ941, СПТ942, СПТ943, СПТ944 по магистральному протоколу M4;
Ethernet для подключения вышеперечисленных приборов к локальной сети по протоколу ARP-TCP/IP.

Эксплуатационные показатели

Габаритные размеры: 160 x 112 x 50 мм.

Масса: 0,5 кг.

Электропитание: (12 ± 3) В постоянного тока; потребляемый ток не более 300 мА при 12 В.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда до 0,35 мм, частота от 5 до 35 Гц.

Условия транспортирования:

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптеры АДС99 предназначены для организации передачи в сети Интернет данных, получаемых от приборов энергоучета в системах сбора данных, диспетчеризации и мониторинга объектов потребления и производства энергоресурсов.

[~PREVIEW_TEXT] =>

Электрические характеристики

Входное напряжение переменного тока: 187 - 253 В.
Частота входного тока: (50 ± 2) Гц.
Выходное напряжение постоянного тока: (24 ± 2,4) В.
Размах пульсаций выходного напряжения: не более 200 мВ.
Максимальный ток нагрузки: 200 мА.
Потребляемая мощность (при максимальной нагрузке): не более 8 В•А.
Пусковой ток: не более 3 A.
Электрическая прочность изоляции между цепями: 2500 В.

Функциональные характеристики

Адаптер АДП 83 имеет встроенную защиту от короткого замыкания и перегрузки в выходной цепи. В нормальном режиме работы индикатор режима (на лицевой панели) включен постоянно, при коротком замыкании он гаснет, а при перегрузке переходит в прерывистый, с секундным интервалом, режим свечения.

Дополнительную защиту адаптера и внешнего оборудования обеспечивают плавкие предохранители во входной и выходных цепях адаптера.

Конструкция адаптера предусматривает возможность установки на DIN-рейку.

Эксплуатационные характеристики

Условия эксплуатации и хранения:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.

Степень защиты от пыли и воды: IP54.

Условия транспортирования (в транспортной таре):

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Габаритные размеры: 120x102x60 мм.

Масса: 0,4 кг.

Средняя наработка на отказ: 100000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[~DETAIL_TEXT] =>

Электрические характеристики

Входное напряжение переменного тока: 187 - 253 В.
Частота входного тока: (50 ± 2) Гц.
Выходное напряжение постоянного тока: (24 ± 2,4) В.
Размах пульсаций выходного напряжения: не более 200 мВ.
Максимальный ток нагрузки: 200 мА.
Потребляемая мощность (при максимальной нагрузке): не более 8 В•А.
Пусковой ток: не более 3 A.
Электрическая прочность изоляции между цепями: 2500 В.

Функциональные характеристики

Конструкция адаптера предусматривает возможность установки на DIN-рейку.

Эксплуатационные характеристики

Условия эксплуатации и хранения:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.

Степень защиты от пыли и воды: IP54.

Условия транспортирования (в транспортной таре):

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Габаритные размеры: 120x102x60 мм.

Масса: 0,4 кг.

Средняя наработка на отказ: 100000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Для питания постоянным током датчиков, преобразователей и иного оборудования в составе теплосчетчиков и измерительных комплексов серии ЛОГИКА и других измерительных систем различного назначения.

[~PREVIEW_TEXT] =>

Электрические характеристики

Входное напряжение переменного тока: 187 - 253 В.
Частота входного тока: (50 ± 2) Гц.
Выходное напряжение постоянного тока: (12 ± 1,2) В.
Размах пульсаций выходного напряжения: не более 200 мВ.
Максимальный ток нагрузки: 400 мА.
Потребляемая мощность (при максимальной нагрузке): не более 8 В•А.
Пусковой ток: не более 3 A.
Электрическая прочность изоляции между цепями: 2500 В.

Функциональные характеристики

Адаптер АДП 82 имеет встроенную защиту от короткого замыкания и перегрузки в выходной цепи. В нормальном режиме работы индикатор режима (на лицевой панели) включен постоянно, при коротком замыкании он гаснет, а при перегрузке переходит в прерывистый, с секундным интервалом, режим свечения.

Конструкция адаптера АДП 82 предусматривает возможность установки на DIN-рейку.

Эксплуатационные характеристики

Условия эксплуатации и хранения:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.

Степень защиты от пыли и воды: IP54.

Условия транспортирования (в транспортной таре):

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Габаритные размеры: 120x102x60 мм.

Масса: 0,4 кг.

Средняя наработка на отказ: 100000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[~DETAIL_TEXT] =>

Электрические характеристики

Входное напряжение переменного тока: 187 - 253 В.
Частота входного тока: (50 ± 2) Гц.
Выходное напряжение постоянного тока: (12 ± 1,2) В.
Размах пульсаций выходного напряжения: не более 200 мВ.
Максимальный ток нагрузки: 400 мА.
Потребляемая мощность (при максимальной нагрузке): не более 8 В•А.
Пусковой ток: не более 3 A.
Электрическая прочность изоляции между цепями: 2500 В.

Функциональные характеристики

Конструкция адаптера АДП 82 предусматривает возможность установки на DIN-рейку.

Эксплуатационные характеристики

Условия эксплуатации и хранения:

температура окружающего воздуха: от минус 10 до плюс 50 °С;
относительная влажность: не более 95 % при 35 °С;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.

Степень защиты от пыли и воды: IP54.

Условия транспортирования (в транспортной таре):

температура окружающего воздуха: от минус 25 до плюс 55 °С;
относительная влажность: не более 95 % при 35 °С;
удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Габаритные размеры: 120x102x60 мм.

Масса: 0,4 кг.

Средняя наработка на отказ: 100000 ч.

Средний срок службы: 12 лет.

Гарантия: 5 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

[~PREVIEW_TEXT] =>

Адаптер предназначен для работы с тепловычислителем СПТ963, который может обслуживать до четырех контуров регулирования теплоснабжения или горячего водоснабжения. К одному тепловычислителю могут быть подключены от одного до четырех адаптеров по последовательному интерфейсу связи с адаптерами (RS485). Адрес адаптера и скорость обмена по интерфейсу RS485 устанавливаются при работе в тестовом режиме с использованием выведенных на лицевую панель индикаторов состояния и кнопок управления.

Адаптер по командам тепловычислителя осуществляет коммутацию на заданное время цепей управления двигателем исполнительного механизма регулятора расхода; включает и поддерживает во включенном состоянии насосы в контуре теплоснабжения (в т.ч. в трубопроводе подпитки) или горячего водоснабжения; выключает насосы, передает информацию о состоянии насосов на тепловычислитель.

Адаптер самостоятельно отключает контролируемые им насосы и электромагнитный клапан сброса давления при срабатывании реле «сухой код».

Адаптер может работать также в режиме ручного управления исполнительными механизмами. Адаптер снабжен:
• двумя твердотельными реле, коммутирующими 230 В напряжения переменного тока (максимальный переключаемый ток одного реле 0,5 А), обеспечивающими включение и выключение питания и поворот исполнительного механизма трехходового клапана регулировки расхода (в каждый момент времени включено не более одного реле);
• четырьмя электромагнитными реле, коммутирующими 230 В напряжения переменного тока (максимальный переключаемый ток одного реле 2 А), обеспечивающими включение и выключение питания циркуляционных насосов (в каждый момент времени может быть включено не более двух реле данного типа, как правило, одно реле);
• двумя дискретными входами, гальванически отделенными от процессора адаптера и воспринимающими сигналы типа «сухой контакт». Источником напряжения постоянного тока в цепях датчиков типа «сухой контакт» является адаптер, обеспечивающий напряжение постоянного тока 5 В. Один из дискретных входов служит для принятия сигнала «сухой ход», другой – для принятия сигнала «авария насоса». Конструкция адаптера позволяет производить его монтаж либо на вертикальную плоскость, либо на DIN-рейку..

Эксплуатационные показатели

Габаритные размеры: 153 х 135 х 58 мм.

Масса: не более 0,5 кг.

Электропитание: (230 ⁺³³_-44) В, 50 Гц.

Потребляемая мощность: не более 15 Вт.

Пусковой ток: не более 5 А.

Коммутируемое напряжение переменного тока: 230 В.

Коммутируемая мощность: не более 1,5 кВА.

Степень защиты от воды и пыли: IP20.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С.
относительная влажность: 95% при 35 °С и более низких температурах.
атмосферное давление: от 84 до 106,7 кПа.
синусоидальная вибрация: амплитуда 0,35 мм, частота от 5 до 35 Гц.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха: от минус 25 до плюс 55 °С.
относительная влажность: 95% при 35 °С и более низких температурах.

Адаптер предназначен для установки в закрытых монтажных шкафах, имеющих степень защиты не менее IP54.

Средняя наработка до отказа: 85000 ч.

Средний срок службы: 15 лет.

Гарантийный срок: 5 лет с даты изготовления.

[~DETAIL_TEXT] =>

Эксплуатационные показатели

Габаритные размеры: 153 х 135 х 58 мм.

Масса: не более 0,5 кг.

Электропитание: (230 ⁺³³_-44) В, 50 Гц.

Потребляемая мощность: не более 15 Вт.

Пусковой ток: не более 5 А.

Коммутируемое напряжение переменного тока: 230 В.

Коммутируемая мощность: не более 1,5 кВА.

Степень защиты от воды и пыли: IP20.

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °С.
относительная влажность: 95% при 35 °С и более низких температурах.
атмосферное давление: от 84 до 106,7 кПа.
синусоидальная вибрация: амплитуда 0,35 мм, частота от 5 до 35 Гц.

Условия хранения в упаковке изготовителя:

температура окружающего воздуха: от минус 25 до плюс 55 °С.
относительная влажность: 95% при 35 °С и более низких температурах.

Адаптер предназначен для установки в закрытых монтажных шкафах, имеющих степень защиты не менее IP54.

Средняя наработка до отказа: 85000 ч.

Средний срок службы: 15 лет.

Гарантийный срок: 5 лет с даты изготовления.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Адаптер АДР260 служит для управления электрифицированными исполнительными механизмами в системах (контурах) регулирования теплоснабжения и горячего водоснабжения.

[~PREVIEW_TEXT] =>

Назначение

Корректоры СПГ740 являются средством измерений, обеспечивающим взаимные расчеты между потребителями и поставщиками природного газа.

Корректоры предназначены для измерения расхода и объема газа при рабочих условиях и приведения измеренных значений к стандартным условиям (Тс = 20 °С, Рс = 0,101325 МПа). Корректоры используются в составе измерительных комплексов серии ЛОГИКА и других систем совместно с преобразователями объема, давления, разности давлений и температуры газа.

Один из возможных вариантов использования приведен на рисунке.

Рис. Пример организации узла учета на базе корректора СПГ740

Соответствие стандартам

Алгоритмы расчета физических свойств, расхода и объема газа соответствуют ГОСТ 30319.1-2015, ГОСТ 30319.2-2015, ГОСТ 8.740-2011.

Функциональные возможности

Учет природного газа по одному или двум трубопроводам.
Подключаемые датчики:
- два преобразователя объема с импульсным выходом частотой до 100 Гц,
- два преобразователя давления с выходным сигналом 4 - 20 мА,
- два преобразователя температуры с характеристиками 100П, Pt100, 100M.
Два коммуникационных порта: гальванически изолированный RS232-совместимый и USB.
Дискретный вход для регистрации внешних событий.
Работа с GSM/GPRS/3G модемами; передача данных через сеть Интернет.
Архивирование средних и суммарных значений измеряемых и вычисляемых параметров в часовом, суточном и месячном архивах.
Архивирование значений текущих параметров и тотальных счетчиков в контрольном архиве.
Архивирование изменений настроечной базы данных.
Архивирование нештатных ситуаций и диагностических сообщений.
Независимые таймеры с настраиваемыми алгоритмами для хронометража событий.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

± 0,01 % - измерение частоты импульсных сигналов, соответствующих расходу (относительная);
± 0,1 % - измерение сигналов тока, соответствующих давлению и разности давлений(приведенная к диапазону измерений);
± 0,1 °С - измерение сигналов сопротивления, соответствующих температуре (абсолютная);
± 0,01 % - погрешность часов (относительная);
± 0,02 % - вычисление параметров (относительная).

Эксплуатационные показатели

Габаритные размеры: 115х118х57 мм.

Масса: 0,33 кг.

Электропитание: встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.

Потребляемый ток от внешнего источника: 50 мА.

Условия эксплуатации:

температура: от минус 10 до плюс 50 °С;
относительная влажность: 95 % при 35 °С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 15 лет.

Гарантия: 7 лет.

[~DETAIL_TEXT] =>

Назначение

Один из возможных вариантов использования приведен на рисунке.

Рис. Пример организации узла учета на базе корректора СПГ740

Соответствие стандартам

Функциональные возможности

Учет природного газа по одному или двум трубопроводам.
Подключаемые датчики:
- два преобразователя объема с импульсным выходом частотой до 100 Гц,
- два преобразователя давления с выходным сигналом 4 - 20 мА,
- два преобразователя температуры с характеристиками 100П, Pt100, 100M.
Два коммуникационных порта: гальванически изолированный RS232-совместимый и USB.
Дискретный вход для регистрации внешних событий.
Работа с GSM/GPRS/3G модемами; передача данных через сеть Интернет.
Архивирование средних и суммарных значений измеряемых и вычисляемых параметров в часовом, суточном и месячном архивах.
Архивирование значений текущих параметров и тотальных счетчиков в контрольном архиве.
Архивирование изменений настроечной базы данных.
Архивирование нештатных ситуаций и диагностических сообщений.
Независимые таймеры с настраиваемыми алгоритмами для хронометража событий.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

± 0,01 % - измерение частоты импульсных сигналов, соответствующих расходу (относительная);
± 0,1 % - измерение сигналов тока, соответствующих давлению и разности давлений(приведенная к диапазону измерений);
± 0,1 °С - измерение сигналов сопротивления, соответствующих температуре (абсолютная);
± 0,01 % - погрешность часов (относительная);
± 0,02 % - вычисление параметров (относительная).

Эксплуатационные показатели

Габаритные размеры: 115х118х57 мм.

Масса: 0,33 кг.

Электропитание: встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.

Потребляемый ток от внешнего источника: 50 мА.

Условия эксплуатации:

температура: от минус 10 до плюс 50 °С;
относительная влажность: 95 % при 35 °С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 15 лет.

Гарантия: 7 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Корректоры СПГ740 предназначены для измерения расхода и объема газа при рабочих условиях и приведения измеренных значений к стандартным условиям (Тс = 20 °С, Рс = 0,101325 МПа).

[~PREVIEW_TEXT] =>

Характеристика	Значение
Корректор	СПГ 761.2, СПГ 762.2
Измеряемая среда	СПГ761.2: природный газ; СПГ762.2: метан, этан, пропан, н-бутан, и-бутан, н-пентан, и-пентан, гексан, азот, аргон, аммиак, водород, гелий-4, диоксид углерода, моноксид углерода, кислород, этилен, сероводород, ацетилен, воздух, неон, пропилен, хлор и их смеси, в том числе, природный, доменный и коксовый газы.
Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)	Позволяют обслуживать 12 трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, связанных с корректором по интерфейсу RS485, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.
Преобразователи расхода, входящие в состав измерительного комплекса	Диафрагма по ГОСТ 8.586.2-2005, Сопло ИСА 1932 по ГОСТ 8.586.3-2005, Труба Вентури по ГОСТ 8.586.4-2005, SDF, Метран-350, 3051SFA, Deltatop, 3051SFC
Преобразователи температуры, входящие в состав измерительного комплекса	ТС, ТЭМ-100, ТСП-Н, ТПТ-1, -17, -19, ТПТ-15
Преобразователи давления, входящие в состав измерительного комплекса	EJ*, 3051, 3051S, Метран-150, DMP-3XX, ПД100И, 2088, АИР-20/М2, АИР-10, СДВ, МИДА-13П, Метран-55, Cerabar
Преобразователи разности давлений, входящие в состав измерительного комплекса	EJ*, 3051, 3051S, Метран-150, DMP-3XX, АИР-20/М2, Deltabar
Барьеры искрозащиты	ТСС-Ex, Z

При работе в составе узла учета газа ИК обеспечивают:

измерение расхода и объема газа при рабочих условиях, температуры, давления и разности давлений;
приведение результатов измерений расхода и объема к стандартным условиям t=20 °C и p=0,101325 МПа;
архивирование значений объемов газа при рабочих и при стандартных условиях, среднего расхода газа при рабочих условиях, средней температуры и среднего давления в часовом, суточном и месячном архивах;
архивирование сообщений об изменении настроечных параметров и сообщений о нештатных ситуациях;
показания текущих, архивных и настроечных параметров на встроенном дисплее корректора;
защиту архивных данных и настроечных параметров от изменений.

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

от 4,2 до 2•10⁷ – расход [м³/ч];
от 4•10^–3 до 9•10¹¹ – объем [м³];
от минус 50 до плюс 200 – температура [°С];
от 0 до 7 – давление [МПа];
от 0 до 1000 – разность давлений [кПа].

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой погрешности:

измерение расхода и объема при рабочих и при стандартных условиях (относительная) ±1,5% (А); ±2% (Б); ±2,5% (В); ±3% (Г);
измерение разности давлений (приведенная к верхнему пределу измерений) ±0,2%; 0,3%; 0,4%;
измерение давления (приведенная к верхнему пределу измерений) ±0,3 %; ±0,5%; ±0,8%;
измерение температуры (абсолютная) ±(0,3+0,002•|t|)°С; ±(0,8+0,004•|t|)°С;
погрешность часов (относительная) ±0,01%.

Примечание: t – температура контролируемой среды, °С.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °C;
относительная влажность: 80 % при 35°С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа.

Электропитание: (220 +22/-33) В, (50 ± 1) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.

[~DETAIL_TEXT] =>

Характеристика	Значение
Корректор	СПГ 761.2, СПГ 762.2
Измеряемая среда	СПГ761.2: природный газ; СПГ762.2: метан, этан, пропан, н-бутан, и-бутан, н-пентан, и-пентан, гексан, азот, аргон, аммиак, водород, гелий-4, диоксид углерода, моноксид углерода, кислород, этилен, сероводород, ацетилен, воздух, неон, пропилен, хлор и их смеси, в том числе, природный, доменный и коксовый газы.
Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)	Позволяют обслуживать 12 трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, связанных с корректором по интерфейсу RS485, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.
Преобразователи расхода, входящие в состав измерительного комплекса	Диафрагма по ГОСТ 8.586.2-2005, Сопло ИСА 1932 по ГОСТ 8.586.3-2005, Труба Вентури по ГОСТ 8.586.4-2005, SDF, Метран-350, 3051SFA, Deltatop, 3051SFC
Преобразователи температуры, входящие в состав измерительного комплекса	ТС, ТЭМ-100, ТСП-Н, ТПТ-1, -17, -19, ТПТ-15
Преобразователи давления, входящие в состав измерительного комплекса	EJ*, 3051, 3051S, Метран-150, DMP-3XX, ПД100И, 2088, АИР-20/М2, АИР-10, СДВ, МИДА-13П, Метран-55, Cerabar
Преобразователи разности давлений, входящие в состав измерительного комплекса	EJ*, 3051, 3051S, Метран-150, DMP-3XX, АИР-20/М2, Deltabar
Барьеры искрозащиты	ТСС-Ex, Z

При работе в составе узла учета газа ИК обеспечивают:

измерение расхода и объема газа при рабочих условиях, температуры, давления и разности давлений;
приведение результатов измерений расхода и объема к стандартным условиям t=20 °C и p=0,101325 МПа;
архивирование значений объемов газа при рабочих и при стандартных условиях, среднего расхода газа при рабочих условиях, средней температуры и среднего давления в часовом, суточном и месячном архивах;
архивирование сообщений об изменении настроечных параметров и сообщений о нештатных ситуациях;
показания текущих, архивных и настроечных параметров на встроенном дисплее корректора;
защиту архивных данных и настроечных параметров от изменений.

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

от 4,2 до 2•10⁷ – расход [м³/ч];
от 4•10^–3 до 9•10¹¹ – объем [м³];
от минус 50 до плюс 200 – температура [°С];
от 0 до 7 – давление [МПа];
от 0 до 1000 – разность давлений [кПа].

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой погрешности:

измерение расхода и объема при рабочих и при стандартных условиях (относительная) ±1,5% (А); ±2% (Б); ±2,5% (В); ±3% (Г);
измерение разности давлений (приведенная к верхнему пределу измерений) ±0,2%; 0,3%; 0,4%;
измерение давления (приведенная к верхнему пределу измерений) ±0,3 %; ±0,5%; ±0,8%;
измерение температуры (абсолютная) ±(0,3+0,002•|t|)°С; ±(0,8+0,004•|t|)°С;
погрешность часов (относительная) ±0,01%.

Примечание: t – температура контролируемой среды, °С.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °C;
относительная влажность: 80 % при 35°С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа.

Электропитание: (220 +22/-33) В, (50 ± 1) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Измерительные комплексы газа ЛОГИКА 1764 предназначены для измерения расхода и объема при рабочих условиях природного газа, технических газов различного состава, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.

В состав комплексов входят сужающие устройства и осредняющие трубки различных типов.

[~PREVIEW_TEXT] =>

В состав комплексов входят сужающие устройства и осредняющие трубки различных типов.

Характеристика	Значение
Корректор	СПГ761.2, СПГ762.2
Измеряемая среда	СПГ761.2: природный газ; СПГ762.2: метан, этан, пропан, н-бутан, и-бутан, н-пентан, и-пентан, гексан, азот, аргон, аммиак, водород, гелий-4, диоксид углерода, моноксид углерода, кислород, этилен, сероводород, ацетилен, воздух, неон, пропилен, хлор и их смеси, в том числе доменный и коксовый газы.
Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)	Позволяют обслуживать 12 трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, связанных с корректором по интерфейсу RS485, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.
Преобразователи расхода, входящие в состав измерительного комплекса	СГ, СТГ, РСГ, RVG, TZ/FLUXI, YEWFLO DY, PROWIRL, OPTISWIRL 4070, ЭВ-200, ДРГ.М, PRO-V, ИРВИС-К300, RABO, TRZ
Преобразователи температуры, входящие в состав измерительного комплекса	ТС, ТСПТ-Ex, ТПТ-1, ТПТ-15, ТСП-Н, ТЭМ-100
Преобразователи давления, входящие в состав измерительного комплекса	EJ*, 3051, МИДА-13П, Метран-55, ПД100И, АИР-20/М2, СДВ, Метран-150, МИДА-15, Метран-75
Преобразователи разности давлений, входящие в состав измерительного комплекса	EJ*, 3051, МИДА-15, Метран-150, АИР-20/М2, СДВ, ПД100И
Барьеры искрозащиты	ТСС-Ex, Корунд Мххх, TBS

При работе в составе узла учета газа измерительные комплексы обеспечивают:

измерение расхода и объема газа при рабочих условиях, температуры, давления и разности давлений;
приведение результатов измерений расхода и объема к стандартным условиям Т_С=293,15 К и Р_С=0,101325 МПа;
архивирование значений объемов газа при рабочих и при стандартных условиях, среднего расхода газа при рабочих условиях, средней температуры и среднего давления в часовом, суточном и месячном архивах;
архивирование сообщений об изменении настроечных параметров;
архивирование сообщений о нештатных ситуациях.
показания текущих, архивных и настроечных параметров на встроенном дисплее корректора;
защиту архивных данных и настроечных параметров от изменений.

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

от 0,1 до 4,5•10⁵ м³/ч — расход;
от 2•10^–5 до 9•10⁸ м³ — объем;
от минус 50 до плюс 200 .С — температура;
от 0 до 7 МПа — давление;
от 0 до 1000 кПа — разность давлений.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой погрешности (в зависимости от класса измерительного канала объема) составляют:

измерение расхода и объема при рабочих условиях (относительная) ±0,75 % (Б), ±1 % (В), ±2 % (Г);
измерение расхода и объема при стандартных условиях (относительная) ±1 % (Б), ±1,5 % (В), ±2,5 % (Г);
измерение давления (приведенная к верхнему пределу измерений) ±0,3 % (Б), ±0,5 % (В), ±0,8 % (Г);
измерение температуры (абсолютная) ± (0,3+0,002•|t|)°С (Б, В); ± (0,8+0,004•|t|)°С (Г);
измерение разности давлений (приведенная к верхнему пределу измерений) ±1 % (Б, В, Г);
погрешность часов (относительная) ±0,01 % (Б, В, Г).

Примечание: t — температура контролируемой среды, °С.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °C;
относительная влажность: 80% при 35 °С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.

Электропитание: (220+22/-33) В (50 ± 2) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.

[~DETAIL_TEXT] =>

Характеристика	Значение
Корректор	СПГ761.2, СПГ762.2
Измеряемая среда	СПГ761.2: природный газ; СПГ762.2: метан, этан, пропан, н-бутан, и-бутан, н-пентан, и-пентан, гексан, азот, аргон, аммиак, водород, гелий-4, диоксид углерода, моноксид углерода, кислород, этилен, сероводород, ацетилен, воздух, неон, пропилен, хлор и их смеси, в том числе доменный и коксовый газы.
Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)	Позволяют обслуживать 12 трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, связанных с корректором по интерфейсу RS485, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.
Преобразователи расхода, входящие в состав измерительного комплекса	СГ, СТГ, РСГ, RVG, TZ/FLUXI, YEWFLO DY, PROWIRL, OPTISWIRL 4070, ЭВ-200, ДРГ.М, PRO-V, ИРВИС-К300, RABO, TRZ
Преобразователи температуры, входящие в состав измерительного комплекса	ТС, ТСПТ-Ex, ТПТ-1, ТПТ-15, ТСП-Н, ТЭМ-100
Преобразователи давления, входящие в состав измерительного комплекса	EJ*, 3051, МИДА-13П, Метран-55, ПД100И, АИР-20/М2, СДВ, Метран-150, МИДА-15, Метран-75
Преобразователи разности давлений, входящие в состав измерительного комплекса	EJ*, 3051, МИДА-15, Метран-150, АИР-20/М2, СДВ, ПД100И
Барьеры искрозащиты	ТСС-Ex, Корунд Мххх, TBS

При работе в составе узла учета газа измерительные комплексы обеспечивают:

измерение расхода и объема газа при рабочих условиях, температуры, давления и разности давлений;
приведение результатов измерений расхода и объема к стандартным условиям Т_С=293,15 К и Р_С=0,101325 МПа;
архивирование значений объемов газа при рабочих и при стандартных условиях, среднего расхода газа при рабочих условиях, средней температуры и среднего давления в часовом, суточном и месячном архивах;
архивирование сообщений об изменении настроечных параметров;
архивирование сообщений о нештатных ситуациях.
показания текущих, архивных и настроечных параметров на встроенном дисплее корректора;
защиту архивных данных и настроечных параметров от изменений.

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

от 0,1 до 4,5•10⁵ м³/ч — расход;
от 2•10^–5 до 9•10⁸ м³ — объем;
от минус 50 до плюс 200 .С — температура;
от 0 до 7 МПа — давление;
от 0 до 1000 кПа — разность давлений.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой погрешности (в зависимости от класса измерительного канала объема) составляют:

измерение расхода и объема при рабочих условиях (относительная) ±0,75 % (Б), ±1 % (В), ±2 % (Г);
измерение расхода и объема при стандартных условиях (относительная) ±1 % (Б), ±1,5 % (В), ±2,5 % (Г);
измерение давления (приведенная к верхнему пределу измерений) ±0,3 % (Б), ±0,5 % (В), ±0,8 % (Г);
измерение температуры (абсолютная) ± (0,3+0,002•|t|)°С (Б, В); ± (0,8+0,004•|t|)°С (Г);
измерение разности давлений (приведенная к верхнему пределу измерений) ±1 % (Б, В, Г);
погрешность часов (относительная) ±0,01 % (Б, В, Г).

Примечание: t — температура контролируемой среды, °С.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации:

температура окружающего воздуха: от минус 10 до плюс 50 °C;
относительная влажность: 80% при 35 °С и более низких температурах;
атмосферное давление: от 84 до 106,7 кПа;
синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.

Электропитание: (220+22/-33) В (50 ± 2) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Измерительные комплексы газа ЛОГИКА 6764 предназначены для измерения расхода и объема природного газа, технических газов различного состава при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.

[~PREVIEW_TEXT] =>
